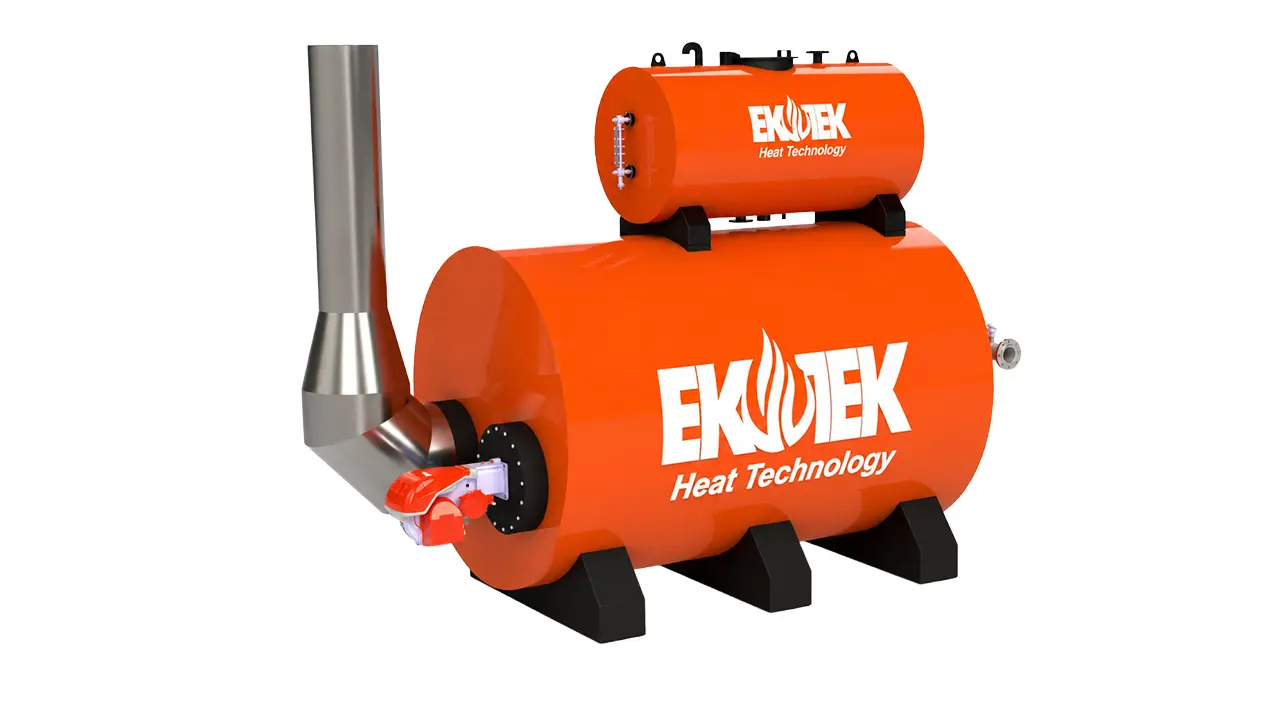

Su Banyolu Gaz Isıtma Kazanları
Doğalgaz, günümüz endüstrisinin ve şehir şebekelerinin en temel enerji kaynağıdır. Ancak doğal gazın yüksek basınçlı iletim hatlarından alınıp şehir şebekelerine veya endüstriyel tesislere uygun basınca düşürülmesi işlemi, beraberinde ciddi fiziksel zorluklar getirir. İşte tam bu noktada, Su Banyolu Gaz Isıtma Kazanları (Water Bath Heaters) devreye girerek sistemin donmadan, güvenli ve kesintisiz çalışmasını sağlar.
Neden Gazı Isıtmaya İhtiyaç Duyarız?
Doğalgaz, ana iletim hatlarında çok yüksek basınçlarda (örneğin 40-75 bar) taşınır. Bu gazın şehirlere veya fabrikalara verilebilmesi için RMS (Regulating and Metering Station - Basınç Düşürme ve Ölçüm İstasyonları) tesislerinde basıncının düşürülmesi (örneğin 4 bar'a veya 300 mbar'a) gerekir.
Termodinamiğin temel kurallarından biri olan Joule-Thomson etkisine göre; bir gazın basıncı aniden düşürüldüğünde, sıcaklığı da hızla düşer. Doğalgaz için bu düşüş, her 1 barlık basınç düşümünde yaklaşık 0.4°C ile 0.6°C arasındadır.
Eğer 70 bar basıncındaki bir gazı ısıtmadan 10 bar'a düşürürseniz, gazın sıcaklığı aniden 30°C'ye yakın düşer. Bu ani soğuma şu felaketlere yol açar:
- Hidrat Oluşumu: Gazın içindeki eser miktardaki su buharı donarak buza benzer "hidrat" kristalleri oluşturur. Bu da boruları, filtreleri ve en önemlisi basınç düşürücü regülatörleri tıkar.
- Ekipman Hasarı: Aşırı soğuk, boruların ve vanaların metalurjik yapısını bozarak kırılganlaşmalarına (gevrek kırılma) neden olur.
İşte Su Banyolu Gaz Isıtıcılar, gazı basınç düşürme işleminden önce ısıtarak, basınç düştükten sonra bile gazın sıcaklığının donma noktasının (genellikle +5°C) üzerinde kalmasını sağlar.
Ürün ve Modellerimiz
| Model Adı | Isı Gücü (kcal/h) | Isı Gücü (kW) | Isı Gücü (MW) |
| TermoBanyo -1 | 100.000 | 120 | 0,12 |
| TermoBanyo -2 | 130.000 | 150 | 0,15 |
| TermoBanyo -3 | 150.000 | 175 | 0,18 |
| TermoBanyo -4 | 160.000 | 190 | 0,19 |
| TermoBanyo -5 | 200.000 | 233 | 0,23 |
| TermoBanyo -6 | 250.000 | 300 | 0,30 |
| TermoBanyo -7 | 300.000 | 350 | 0,35 |
| TermoBanyo -8 | 350.000 | 400 | 0,40 |
| TermoBanyo -9 | 400.000 | 450 | 0,45 |
| TermoBanyo -10 | 450.000 | 520 | 0,52 |
| TermoBanyo -11 | 500.000 | 580 | 0,58 |
| TermoBanyo -12 | 600.000 | 700 | 0,70 |
| TermoBanyo -13 | 750.000 | 880 | 0,88 |
| TermoBanyo -14 | 900.000 | 1.000 | 1,00 |
| TermoBanyo -15 | 1.000.000 | 1.100 | 1,10 |
| TermoBanyo -16 | 1.250.000 | 1.500 | 1,50 |
| TermoBanyo -17 | 1.500.000 | 1.750 | 1,75 |
| TermoBanyo -18 | 1.750.000 | 2.000 | 2,00 |
| TermoBanyo -19 | 2.000.000 | 2.300 | 2,30 |
| TermoBanyo -20 | 2.500.000 | 3.000 | 3,00 |
| TermoBanyo -21 | 3.000.000 | 3.500 | 3,50 |
| TermoBanyo -22 | 3.500.000 | 4.000 | 4,00 |
| TermoBanyo -23 | 4.000.000 | 4.650 | 4,65 |
| TermoBanyo -24 | 4.500.000 | 5.230 | 5,23 |
| TermoBanyo -25 | 5.000.000 | 5.800 | 5,80 |
| TermoBanyo -26 | 6.000.000 | 7.000 | 7,00 |
| TermoBanyo -27 | 7.000.000 | 8.000 | 8,00 |
| TermoBanyo -28 | 8.000.000 | 9.000 | 9,00 |
| TermoBanyo -29 | 9.000.000 | 10.000 | 10,00 |
| TermoBanyo -30 | 10.000.000 | 11.500 | 11,50 |
| TermoBanyo -31 | 12.000.000 | 14.000 | 14,00 |
| TermoBanyo -32 | 15.000.000 | 17.500 | 17,50 |
| TermoBanyo -33 | 17.000.000 | 20.000 | 20,00 |
| TermoBanyo -34 | 19.000.000 | 22.000 | 22,00 |
| TermoBanyo -35 | 20.000.000 | 23.000 | 23,00 |
| TermoBanyo -36 | 22.000.000 | 25.500 | 25,50 |
| TermoBanyo -37 | 24.000.000 | 28.000 | 28,00 |
| TermoBanyo -38 | 26.000.000 | 30.000 | 30,00 |
| TermoBanyo -39 | 28.000.000 | 32.000 | 32,00 |
| TermoBanyo -40 | 30.000.000 | 35.000 | 35,00 |
Su Banyolu Isıtıcı Nasıl Çalışır? (Çalışma Prensibi)
Adından da anlaşılacağı gibi bu sistem, gazı doğrudan bir alevle ısıtmaz. Doğrudan ısıtma, yüksek basınçlı doğalgaz borularında patlama riski yaratacağı için son derece tehlikelidir. Bunun yerine "dolaylı (indirect)" bir ısıtma yöntemi kullanılır:
- Brülör ve Cehennemlik (Alev Borusu): Sistemin altında veya ortasında bulunan brülör (genellikle sistemden aldığı doğalgazla çalışır) alev üretir ve "cehennemlik" adı verilen U-şeklindeki veya düz büyük boruyu ısıtır.
- Su Banyosu (Isı Transfer Akışkanı): Alev borusu, tamamen su (ve kışın donmaması için genellikle Etilen Glikol / Antifriz karışımı) ile dolu olan dev bir tankın (gövdenin) içindedir. Alev, bu suyu ısıtır.
- Gaz Serpantini: Yüksek basınçlı soğuk doğalgazın geçtiği kıvrımlı borular (serpantinler) de bu sıcak su banyosunun içine daldırılmıştır.
- Isı Transferi: Isınan su, sahip olduğu ısı enerjisini içinden gaz geçen serpantinlere aktarır. Böylece gaz, güvenli bir şekilde ve eşit oranda ısıtılmış olarak istasyona (regülatörlere) doğru yola devam eder.
Su banyosunun sağladığı "termal kütle", brülör devreye girip çıksa bile gaz sıcaklığının sabit ve dalgalanmadan kalmasını (termal atalet) sağlar.
Kapasite Seçimi ve "TermoBanyo" Örneği
Paylaşmış olduğunuz görsel, "TermoBanyo" serisi endüstriyel su banyolu ısıtıcıların çok geniş bir yelpazedeki üretim kapasitelerini göstermektedir. Bir RMS istasyonu tasarlayan mühendisler, istasyondan geçecek maksimum gaz debisi (Sm3/h), gazın giriş sıcaklığı ve hedeflenen çıkış sıcaklığını formüllere dökerek ihtiyaç duyulan Isı Gücünü hesaplarlar.
Tabloya baktığımızda, bu ısıtıcıların ne kadar devasa enerji boyutlarına ulaşabildiğini görebiliriz:
- Küçük/Yerel İstasyonlar İçin: Serinin en küçük cihazlarından olan TermoBanyo-1, 100.000 kcal/h (veya 120 kW) kapasitesiyle daha küçük çaplı ilçe veya özel tesis hatlarında kullanılabilir.
- Orta Ölçekli İstasyonlar İçin: Şehir giriş veya büyük OSB (Organize Sanayi Bölgesi) istasyonlarında tablodaki orta segment cihazlar tercih edilir. Örneğin TermoBanyo-15, tam 1.000.000 kcal/h (yani 1.100 kW / 1,1 MW) ısıtma gücüne sahiptir.
- Ana İletim ve Uluslararası Hatlar İçin: Doğalgaz boru hatlarının ana arterlerinde, Botaş veya uluslararası iletim hatlarındaki kompresör/RMS istasyonlarında devasa kapasiteler gerekir. Tablonun sonunda yer alan TermoBanyo-40 modeli, tam 30.000.000 kcal/h yani 35.000 kW (35 Megawatt) gibi inanılmaz bir ısı gücü üretir. Bu kapasite, küçük bir kasabanın tüm kışlık ısınma ihtiyacını karşılayabilecek bir güce eşdeğerdir ve ana hatlardan geçen milyonlarca metreküp gazı ısıtmak için kullanılır.
Sistemin Ana Avantajları
- Maksimum Güvenlik: Alev ve yüksek basınçlı doğalgaz hattı birbirinden bağımsızdır (arada su/glikol kütlesi vardır). Doğrudan temas yoktur.
- Yüksek Verimlilik: Modern su banyolu ısıtıcılar özel tasarım alev boruları sayesinde çok yüksek ısıl verimlerle çalışırlar.
- Homojen Isıtma: Su, gaz borusunun her tarafını sardığı için gaz borusunda "hot-spot" (aşırı ısınan bölgesel noktalar) oluşmaz, metal yorulması engellenir.
- Uzun Ömür: Kapalı devre su kullanıldığı ve içine korozyon önleyiciler eklendiği için sistem içi paslanma minimumdur.
Su Banyolu Gaz Isıtma Kazanları (Water Bath Heaters), doğalgazın uzun mesafeler kat edip evlerimizdeki kombilere veya fabrikalardaki fırınlara kadar güvenle, kesintisiz ve doğru basınçta ulaşmasını sağlayan enerji altyapısının isimsiz kahramanlarıdır. Görseldeki TermoBanyo tablosu da, bu mühendisliğin ihtiyaç duyduğu inanılmaz kapasite çeşitliliğini (0.12 MW'tan 35 MW'a kadar) kusursuz bir şekilde gözler önüne sermektedir.
